بلورة واحدة: الهيكل وطرق النمو والتطبيقات الصناعية

اسأل أحد علماء المعادن عن سبب تشكيل شفرة التوربين النفاث كبلورة واحدة، وستتلخص الإجابة في حقيقة واحدة: حدود الحبوب هي المكان الذي تفشل فيه المواد أولاً. عند درجات حرارة أعلى من 1000 درجة مئوية، تصبح حالات عدم التطابق على المستوى الذري مواقع نووية للفراغات والشقوق الزاحفة. قم بإزالة حدود الحبوب تمامًا، ويمكن لنفس السبيكة المعتمدة على النيكل أن تعمل بدرجة حرارة أعلى بمقدار 100 درجة مئوية تقريبًا من نظيرتها المصبوبة تقليديًا.

نفس المنطق يدفع صناعة أشباه الموصلات. يجب تقطيع رقاقة سيليكون مقاس 300 مم من سبيكة أحادية البلورة لأن أي حدود حبيبية أسفل الترانزستور من شأنها أن تبعثر ناقلات الشحنة وتؤدي إلى عيوب كهربائية. البلورات المفردة ليست فضولًا مختبريًا متخصصًا؛ فهي الأساس الهيكلي للإلكترونيات الحديثة، والدفع الفضائي، والبصريات الدقيقة. تشرح هذه المقالة ماهية البلورة الواحدة في الواقع، وكيفية عمل طرق النمو التقليدية، وأين تقدم البلورات المفردة أكبر قيمة، وما الذي يجب التحقق منه قبل تحديدها أو شرائها.

ما هي البلورة الواحدة؟

البلورة المفردة عبارة عن مادة صلبة تكون فيها الشبكة البلورية مستمرة وغير متقطعة في كامل الحجم. ويتكرر الترتيب الدوري للذرات في ثلاثة أبعاد دون انقطاع، ولهذا السبب توصف البلورة الواحدة أحيانًا بأنها حبة عملاقة واحدة. لا توجد حدود حبيبية، ولا مناطق مشوهة، ولا انقطاعات هيكلية على نطاق الشبكة.

يفصل هذا التعريف البلورات المفردة عن هيكلي الحالة الصلبة الآخرين اللذين عادة ما يختارهما المهندسون بين:

والنتيجة العملية لهذا التوحيد هي القدرة على التنبؤ. في بلورة واحدة، يمكن التعبير عن معامل المرونة، والتوصيل الكهربائي، والتمدد الحراري كدالة للتوجه البلوري. في الجزء متعدد البلورات، يتم حساب متوسط ​​هذه الخصائص على ملايين الحبوب الموجهة بشكل عشوائي، وبالتالي يختفي أداء الذروة الاتجاهي.

لماذا تؤدي إزالة حدود الحبوب إلى تحسين الأداء

الاستنتاج أولاً: حدود الحبيبات هي الحلقة الأضعف في البنية المجهرية للمادة، وإزالتها تؤدي إلى تحسين قوة درجات الحرارة العالية، والسلوك الكهربائي، والشفافية البصرية. حدود الحبوب هي مناطق عالية الطاقة ذات تعبئة ذرية غير منتظمة. تميل الشوائب إلى الانفصال هناك، وتتراكم الاضطرابات هناك، وتنتشر الشقوق على طولها. ثلاث صناعات توضح التأثير العملي.

شفرات توربينية أحادية البلورة

في القسم الساخن من توربينات الغاز، تُصنع دوارات وشفرات من سبائك فائقة تعتمد على النيكل. لقد انتقل مسار التطوير من الصب المتساوي المحاور إلى الأعمدة المتصلبة اتجاهيًا، وأخيرًا إلى البلورات المفردة. التحسن قابل للقياس:

إن زيادة درجة الحرارة بمقدار 100 درجة مئوية تقريبًا تُترجم مباشرة إلى كفاءة توربينية أعلى وحرق أقل للوقود، ولهذا السبب يستخدم كل محرك هوائي حديث تقريبًا شفرات أحادية البلورة في مراحله التوربينية الأولى.

رقائق أشباه الموصلات

في صناعة الرقائق، يتم قطع رقاقة السيليكون من سبيكة أحادية البلورة تمت زراعتها بطريقة تشوتشرالسكي. أي حدود للحبوب في المنطقة النشطة ستكون بمثابة مركز إعادة التركيب، مما يتسبب في تسرب التيار وتقليل الإنتاجية.

الشفافية البصرية

في علم البصريات، يكون الياقوت أحادي البلورة شفافًا من الأشعة فوق البنفسجية إلى الأشعة تحت الحمراء المتوسطة، وهو قوي ميكانيكيًا بما يكفي للنوافذ والقباب. يكون الشكل متعدد البلورات شفافًا في أحسن الأحوال، لأن حدود الحبوب تشتت الضوء.

كيف تنمو البلورات المفردة

تشترك جميع طرق النمو في مبدأ واحد: فهي تتحكم في عملية التصلب بحيث تهيمن نواة واحدة، أو بلورة بذرة، على العملية ولا تتشكل حبيبات جديدة أمام جبهة التصلب. ثلاث طرق تغطي معظم الإنتاج الصناعي.

تحدد المادة الأولية الحد الأعلى لجودة البلورة. في نمو السيليكون Czochralski، تكون المادة الأولية عبارة عن السيليكون متعدد البلورات المكرر إلى درجة نقاء 99.9999999٪. في صب بريدجمان لشفرات السبائك الفائقة، يحتوي المصهور الرئيسي على النيكل والكوبالت والنيوبيوم وعناصر أخرى مكررة بعناية؛ وأي شوائب ضئيلة في الشحنة ينتهي بها الأمر إلى عزلها عند الحدود أو احتجازها في البلورة المتنامية. بالنسبة للباحثين وصغار المنتجين الذين يعملون مع التيتانيوم، فإن المادة الأولية المميزة جيدًا مع التشكل البلوري المتحكم فيه تقلل من تطوير العملية. توفر CRNMC بلورات التيتانيوم بنقاء موثق، لذلك لا يضطر العملاء إلى الاعتماد على مجموعة متنوعة نموذجية من إسفنجة التيتانيوم السلعية.

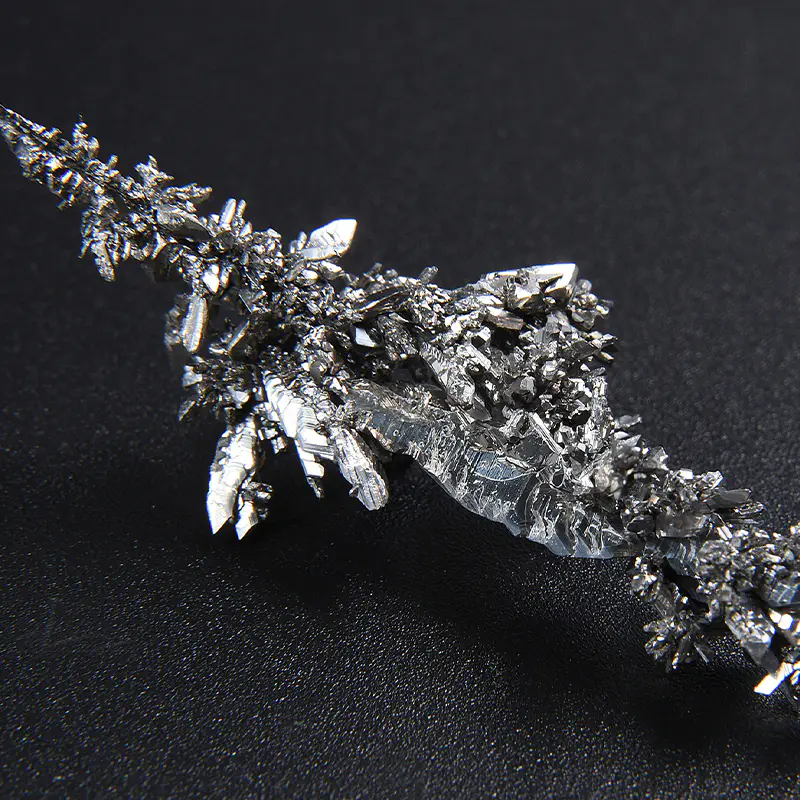

تيتانيوم أحادي البلورة عالي النقاء للبحث والترسيب المتقدم توفر بلورة التيتانيوم هذه نقاء بنسبة 99.98-99.99% مع شكل بلوري يمكن التحكم فيه، مما يجعلها مادة بداية موثوقة لأهداف رش أشباه الموصلات وتطبيقات الأبحاث المتخصصة. عرض المنتج →

التطبيقات الصناعية للبلورات المفردة

يتم استخدام البلورات المفردة حيثما يكون اتساق الخاصية أو الأداء الاتجاهي أو النقاء الشديد مطلوبًا. ويرد أدناه التوزيع التقريبي للطلب الصناعي؛ القيم توضيحية.

صناعة أشباه الموصلات

رقائق السيليكون هي أكبر منتج أحادي البلورة من حيث الحجم. وبعيدًا عن الرقاقة نفسها، تعتمد سلسلة توريد أشباه الموصلات على مواد بلورية في أشكال أخرى: تحتاج أهداف الرش لترسيب البخار الفيزيائي إلى بنية حبيبية يمكن التحكم فيها ونقاء عالي لتحقيق سماكة موحدة للفيلم، وتستخدم الأهداف النحاسية ذات الحجم الحبيبي المتسق على نطاق واسع في تعدين الترابط. يتم تصنيع هذه المواد بتفاوتات مشددة لأن عيبًا واحدًا في الهدف يمكن أن يعطل عملية الترسيب بأكملها. ال قطاع المواد شبه الموصلة من موقعنا يسرد نماذج المنتجات والدرجات ذات الصلة.

هدف رش النحاس عالي النقاء للطلاء الدقيق بفضل نقاء 99.999-99.9999% وأبعاد قابلة للتخصيص، يضمن هذا الهدف النحاسي ترسيبًا موحدًا للأغشية في عمليات أشباه الموصلات والطلاء البصري، مما يقلل التلوث والعيوب. عرض المنتج →

الفضاء الجوي وتوليد الطاقة

تُعد الشفرات المصنوعة من السبائك الفائقة أحادية البلورة من أفضل التطبيقات الفضائية المعروفة، لكن السبائك عالية الحرارة تعتمد أيضًا على إضافات معدنية مقاومة للحرارة. النيوبيوم، على سبيل المثال، يشكل مراحل تقوية مستقرة ويحسن مقاومة الزحف في السبائك الفائقة القائمة على النيكل. نفس الخصائص التي تجعل النيوبيوم مهمًا في السبائك عالية التقنية تنطبق أيضًا على المغناطيس فائق التوصيل ومكونات الفضاء الجوي. يمكن أن يؤدي التلوث الضئيل في إضافة النيوبيوم إلى زعزعة توازن طور السبيكة، لذلك يحدد مصنعو المحركات حدودًا مشددة للشوائب على كل دفعة. لمزيد من المراجعة التفصيلية، مقالتنا عن خصائص النيوبيوم يفسر سبب ظهور هذا المعدن في العديد من التصميمات ذات درجات الحرارة العالية.

سبيكة النيوبيوم عالية النقاء كبيرة الحجم لاستخدام السبائك وأشباه الموصلات تدعم سبيكة النيوبيوم النقية بنسبة 99.99% هذه، المتوفرة حتى 400 مم و2 طن، الإضافات المعدنية المقاومة للحرارة المتسقة في السبائك الفائقة وتعمل كمواد خام رئيسية لأهداف الرش من درجة أشباه الموصلات. عرض المنتج →

البصريات والضوئيات

يتم استخدام بلورات الياقوت وفلوريد الكالسيوم وYAG (عقيق الألومنيوم الإيتريوم) في أنظمة الليزر ونوافذ الأشعة تحت الحمراء والعدسات الدقيقة لأن توحيدها يحافظ على ثبات معامل الانكسار والامتصاص عبر الفتحة البصرية.

ما يجب تحديده عند شراء المواد البلورية

عادة ما يقوم المشترون الذين يحصلون على بلورات مفردة أو مواد أولية من الدرجة البلورية بتقييم أربعة معايير: النقاء، والتوجيه، والسلامة الهيكلية، والوثائق.

1. درجة النقاء. يتم التعبير عن النقاء عادة بالتسعات: 99.99% (4N)، 99.999% (5N)، و99.9999% (6N). الفرق ليس أكاديميا. عند مستويات 6N، توجد شوائب فردية بتركيزات جزء في المليون أو أقل، وكل تسعة إضافية تزيد من تكلفة التكرير بشكل كبير.
2. التوجه البلوري. نظرًا لأن تباين الخواص هو أحد أسباب استخدام بلورة واحدة، فيجب تحديد الاتجاه للخاصية المقصودة. على سبيل المثال، غالبًا ما يتم زراعة نافذة الياقوت لقبة الضغط بحيث يكون المحور البصري متعامدًا مع مستوى النافذة.
3. كثافة الخلل. تؤدي عمليات الخلع والرواسب والادراج إلى تدهور الأداء الإلكتروني والميكانيكي. تكشف طرق التوصيف مثل حيود الأشعة السينية والنقش التفضيلي عن كثافة هذه العيوب.
4. إمكانية التتبع. يقدم المورد المسؤول شهادة تحليل تتضمن تفاصيل الشوائب لكل عنصر، وليس مجرد رقم نقاء رئيسي.

العلاقة بين نقاء المواد الخام والعائد النهائي هي علاقة مباشرة. يوضح الرسم البياني أدناه التأثير النموذجي للنقاء الأولي على نسبة البلورات الخالية من العيوب في حملة النمو.

هذا هو المكان الذي يهم فيه عمق عملية موردي المعادن. يمكن للشركة التي تقوم بالتنقية والصهر والصب والتصنيع داخل الشركة التحكم في السلسلة بأكملها بدءًا من المواد الخام وحتى المنتج النهائي، ويمكنها التحقق من النتيجة من خلال اختبار النقاء. تطبق CRNMC هذا النموذج على التيتانيوم والنيكل والنحاس والنيوبيوم والمعادن المتخصصة الأخرى، ولهذا السبب يتم استخدام منتجاتها كمواد أولية ومنتجات بلورية في التطبيقات الصعبة.

الأسئلة المتداولة

ما الفرق بين البلورة الواحدة والمواد متعددة البلورات؟

تحتوي البلورة الواحدة على شبكة ذرية مستمرة وغير منقطعة في كامل حجمها، بدون حدود حبيبية. تتكون المادة متعددة البلورات من العديد من البلورات الصغيرة، أو الحبوب، التي تلتقي عند حدود الحبوب. تعمل حدود الحبوب كحواجز أمام نقل الإلكترونات، ومواقع لفصل الشوائب، ومسارات لانتشار الشقوق، ولهذا السبب غالبًا ما تتفوق البلورات المفردة على المواد متعددة البلورات عندما تكون هذه الخصائص مهمة.

لماذا تستخدم البلورات المفردة في شفرات التوربينات؟

تعمل الشفرات أحادية البلورة على إزالة حدود الحبوب التي قد تؤدي إلى إضعاف السبيكة عند درجة حرارة عالية. يمكن للشفرة أحادية البلورة المعتمدة على النيكل أن تعمل بدرجة حرارة أعلى بحوالي 100 درجة مئوية من الشفرة المصبوبة التقليدية، مما يحسن كفاءة المحرك ويقلل من استهلاك الوقود.

كيف يتم قياس النقاء في المعادن ذات الدرجة البلورية؟

عادة ما يتم الإبلاغ عن النقاء كنسبة مئوية مثل 99.99% (4N) أو 99.999% (5N)، والباقي يتكون من العناصر النزرة. يعد قياس الطيف الكتلي لتفريغ الوهج (GDMS) وقياس الطيف الكتلي للبلازما المقترنة حثيًا (ICP-MS) من الطرق الشائعة المستخدمة لقياس كل عنصر تتبع. يجب أن تدرج شهادة التحليل هذه القيم دفعة تلو الأخرى.

هل يمكن إنتاج أي معدن على شكل بلورة واحدة؟

من حيث المبدأ، يمكن زراعة معظم المعادن البلورية كبلورات مفردة، لكن الصعوبة العملية والتكلفة تختلف بشكل كبير. تتم زراعة السيليكون والياقوت وبعض الأكاسيد بكميات صناعية. يتم صب سبائك النيكل الفائقة كمكونات أحادية البلورة. تمثل المعادن التفاعلية مثل التيتانيوم والنيوبيوم تحديًا أكبر لأن نقاط انصهارها عالية وتقاربها للأكسجين والنيتروجين والكربون يتطلب معدات متخصصة.
