دليل النحاس عالي النقاء: الدرجات وطرق الإنتاج والتطبيقات ونصائح الشراء
قام أحد مديري المشتريات مؤخرًا بمقارنة عرضين للنحاس 4 ن ووجد أن أحد الموردين يتقاضى ما يقرب من نصف سعر الآخر. كانت كلتا المادتين مصنوعتين من النحاس بنسبة 99.99% من خلال نقاء المعدن، ولكن تمت إعادة صهر الدفعة الأرخص من المواد الملفوفة التقليدية في جو غير خاضع للرقابة، في حين تم صهر المادة الأخرى بالفراغ باستخدام صب متحكم فيه. على الورق كانت الدرجات متطابقة. في غرفة الاخرق أو فرن اللحام الفراغي، لم يكن السلوك هو نفسه.
النحاس عالي النقاء ليس منتجًا واحدًا. وهي عبارة عن مجموعة من المواصفات القابلة للقياس: نقاء المعدن، ومحتوى الأكسجين، وحدود الشوائب النزرة، وتاريخ العملية. تحدد هذه المعلمات ما إذا كان النحاس يعمل في ترسيب أشباه الموصلات، أو مكونات الترددات الراديوية، أو شاشات العرض المسطحة، أو الموصلات ذات التيار العالي. يساعدك فهم كيفية اتصالهم على شراء الدرجة المناسبة واختبار الخصائص الصحيحة وتجنب الدفعة الفاشلة.
معظم أخطاء تحديد المصادر تأتي من التعامل مع النقاء كرقم واحد. إن شهادة المطحنة التي تنص على أن نسبة النحاس بنسبة 99.99% هي مجرد نقطة البداية. والأسئلة التالية أكثر أهمية: كيف تم صهر النحاس؟ ما هو مستوى الأكسجين؟ هل بنية الحبوب متسقة بدرجة كافية للعملية التي تقوم بها؟ يتناول هذا الدليل هذه الأسئلة بنفس الترتيب الذي يجب أن يطرحه عليها مهندس الجودة.
ما يعتبر النحاس عالي النقاء
تستخدم الصناعة علامة "N" لوصف نقاء النحاس. الرقم قبل N يشير إلى عدد التسعات في محتوى النحاس. النحاس 4N هو 99.99% من النحاس، و5 ن هو 99.999%. يلخص الجدول أدناه الدرجات المهمة في التصنيع الإلكتروني.
| الصف | محتوى النحاس | الحد الأقصى لمجموع الشوائب | خاصية الأكسجين | تطبيقات نموذجية |
|---|---|---|---|---|
| 3ن | 99.9% | حوالي 1000 جزء في المليون | لا تخضع لرقابة صارمة | قضبان الحافلات والكابلات والموصلات العامة |
| 4N OFHC | 99.99% | حوالي 100 جزء في المليون | أقل من 5 جزء في المليون | مكونات الترددات اللاسلكية، أهداف الاخرق، أسلاك النحاس |
| 5 ن | 99.999% | حوالي 10 جزء في المليون | تسيطر عليها | أهداف PVD دقيقة، ربط سلكي متطور |
| 6 ن | 99.9999% | حوالي 1 جزء في المليون | تسيطر عليها بإحكام | وصلات أشباه الموصلات، والترسيب المتقدم |
يستحق العمودان الأخيران اهتمامًا خاصًا. غالبًا ما يكون محتوى الأكسجين وتوزيع الشوائب هو الفرق الحقيقي بين مادتين لهما نفس الدرجة الاسمية. من الناحية العملية، يمكن للنحاس 5N من مصدر مصهور بالتفريغ أن يتفوق في الأداء على النحاس 6 ن من خط يتم التحكم فيه بشكل سيئ في عملية ترسيب الفيلم، لأن نوع العيب والتوزيع مهمان بقدر إجمالي عدد الشوائب.
لماذا 4N وحده لا يكفي
شهادة 4N تنص فقط على نقاء المعدن. يمكن للنحاس الذي يحتوي على 99.99% من النحاس أن يحتفظ بكمية كبيرة من الأكسجين إذا تم صهره وصبه بدون حماية من الفراغ. أثناء عملية اللحام بالنحاس أو الرش بالفراغ، يشكل الأكسجين شوائب أو فراغات تظهر على أنها عيوب في الفيلم. يضيف النحاس عالي التوصيل الخالي من الأكسجين متطلبًا ثانيًا: عادةً ما يتم الاحتفاظ بالأكسجين أقل من 5 جزء في المليون. بالنسبة لتطبيقات الأغشية الرقيقة والفراغ، غالبًا ما يكون حد الأكسجين أكثر أهمية من الفرق بين 4N و5N.
نسبة المقاومة المتبقية كبصمة عملية
نسبة المقاومة المتبقية، أو RRR، هي نسبة المقاومة في درجة حرارة الغرفة إلى المقاومة بالقرب من الصفر المطلق. إنه يعكس التأثيرات المشتركة للشوائب والعيوب البلورية. عادةً ما يُظهر النحاس الملدن عالي النقاء قيم RRR من 150 إلى 250، في حين أن الدرجات المتخصصة لمسرعات الجسيمات والمغناطيسات الدقيقة يمكن أن تصل إلى 500 أو أكثر. يعد RRR مفيدًا لأنه سلوكي وليس تحليلي: فهو يلتقط الحالة النهائية للنحاس بعد الصهر والصب والتليين، لذلك لا يزال من الممكن أن يختلف العمودان اللذان لهما تقارير GDMS متطابقة في RRR. عندما لا يتمكن المورد من تقديم بيانات RRR، فهذا سبب مشروع لطلب المزيد من التفاصيل قبل الالتزام.
كيف يتم إنتاج النحاس عالي النقاء
يبدأ الإنتاج باستخدام كاثود النحاس المكرر كهربائيًا، والذي يبلغ نقاءه بالفعل حوالي 99.99%. يتطلب الوصول إلى 5N أو 6N خطوات إضافية: الصهر الفراغي وتفريغ الغاز لإزالة الشوائب المتطايرة، والصب المتحكم فيه لتجنب الفصل، والعمل النظيف بالإضافة إلى التلدين لمنع إعادة التلوث.
حيث تبقى الشوائب على قيد الحياة في هذه العملية
يمكن أن يبقى الحديد والكبريت والفوسفور والفضة بكميات ضئيلة بعد التكرير الكهربائي، ويمكن إعادة إدخال الأكسجين أو النيتروجين أثناء الصهر إذا لم تتم إدارة جو الفرن. تعمل كل شوائب بشكل مختلف: يقلل الأكسجين من الموصلية ويخلق أكسدة داخلية، ويغير الفوسفور سلوك إعادة التبلور، وتسبب جزيئات الحديد عيوبًا سطحية في الأفلام المترسبة. وبالتالي فإن التحكم في العملية يحدد جودة المنتج النهائي أكثر من الاختبار النهائي وحده.
إجمالي الشوائب التي تسمح بها درجات النحاس النموذجية عالية النقاء
3ن 1000 جزء في المليون
4N 100 جزء في المليون
5N 10 جزء في المليون
6N 1 جزء في المليون
تبدو الفجوة بين 99.9% و99.9999% صغيرة على الورق، لكن الشوائب المسموح بها تنخفض من 1000 جزء في المليون إلى 1 جزء في المليون.
يؤدي الصهر الفراغي إلى إزالة الزنك والرصاص والبزموت والعناصر المتطايرة الأخرى التي قد تظل كشوائب منفصلة. كما أنه يحمي المصهور من الأكسجين والنيتروجين اللذين يعدان المصدرين الأكثر شيوعًا لإعادة التلوث. بعد الصهر، يتم صب النحاس في شكل قضبان أو سبائك باستخدام تقنيات تقلل من تجاويف الانكماش والفصل، ويتم جدولة عملية الدرفلة أو التشكيل اللاحقة بحيث لا تعود الشوائب من أسطح الأدوات.
للتقييم الأول، شهادة معتمدة سبائك النحاس عالية النقاء هو الشكل الأكثر عملية. يمكن تتبع السبيكة إلى مصهور معين، وأخذ عينات منها للاختبار المستقل، ثم دحرجتها أو بثقها وفقًا لمتطلباتك الخاصة، مما يمنحك التحكم بدلاً من الاعتماد على مخزون مستودع عام.
مصنع سبائك النحاس بالجملة، شركة سبائك النحاس - Ningbo Chuangrun New M Ningbo Chuangrun هي شركة تصنيع سبائك النحاس وشركة سبائك النحاس، وقد تم تصميم سبائك النحاس الخاصة بنا للتطبيقات الدقيقة، وتلبي... عرض المنتج → حيث يكون النحاس عالي النقاء مطلوبًا
يظهر التأثير الحقيقي لنقاء النحاس في مرحلة التطبيق. في تعدين أشباه الموصلات، حل النحاس محل الألومنيوم لأن مقاومته المنخفضة تعمل على تحسين سرعة التبديل وتقليل استهلاك الطاقة. تتطلب أهداف الرش المستخدمة لترسيب البخار الفيزيائي تحكمًا محكمًا في النقاء لأن الشوائب الموجودة في الهدف يتم نقلها إلى الفيلم المتنامي وتصبح عيوبًا في الجهاز.
وينطبق المنطق نفسه على تجاويف الترددات الراديوية، وأدلة الموجات، وأجهزة الإلكترون الفراغي. يحافظ النحاس ذو المحتوى المنخفض من الأكسجين ونسبة RRR العالية على انخفاض مقاومة الأسطح الداخلية، وهو ما يترجم مباشرة إلى تسخين أقل وفقدان أقل للإشارة عند الترددات العالية.
ثلاثة أسواق تحدد المواصفات
- تصنيع أشباه الموصلات يحدد عادةً 5N أو أعلى لعمليات التوصيل البيني والطبقة العازلة، حيث يؤثر التلوث المعدني بشكل مباشر على الإنتاجية.
- شاشة عرض مسطحة والطاقة الشمسية يستخدم الإنتاج عادةً أهداف النحاس من 4N إلى 5N للطبقات الموصلة الشفافة وترسيب مكدس الإلكترود.
- أنظمة الطاقة الجديدة ، بما في ذلك مجموعات بطاريات السيارات الكهربائية والبنية التحتية للشحن عالي التيار، تعتمد على الموصلية المتسقة ومقاومة الاتصال المستقرة في أشرطة التوصيل والموصلات والوحدات النمطية.

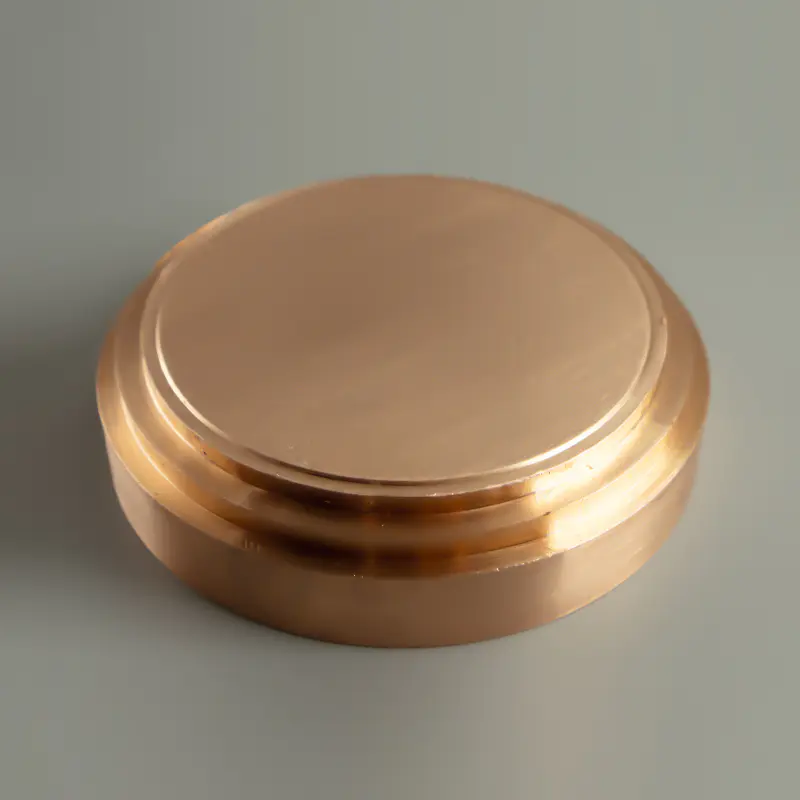

في كل من هذه الحالات لا يقوم المشتري بشراء النحاس كسلعة. إنهم يشترون القدرة على التنبؤ: نفس النقاء وبنية الحبوب ومعالجة دفعة الاستجابة بعد الدفعة. إذا كنت مؤهلاً للإيداع، أ هدف الاخرق النحاس مع بيانات النقاء والكثافة وحجم الحبيبات الموثقة، فهي وحدة التقييم الصحيحة، لأنها تختبر المادة في ظل ظروف المعالجة الحقيقية.
الشركة المصنعة لهدف النحاس بالجملة، شركة هدف النحاس- Ningbo Chuangrun New Ningbo Chuangrun هي الشركة المصنعة لهدف النحاس وشركة هدف النحاس، وقد تم تصميم هدف النحاس الخاص بنا للتطبيقات الدقيقة،... عرض المنتج → ما يجب التحقق منه قبل شراء النحاس عالي النقاء
وثائق التفتيش وطرق الاختبار
ابحث عن النتائج الكمية، وليس التسمية. ينبغي الإبلاغ عن الشوائب المعدنية من قياس الطيف الكتلي لتفريغ الوهج (GDMS) أو تحليل ICP-MS بقيم بالأجزاء في المليون لكل عنصر. وينبغي قياس الأكسجين والنيتروجين بشكل منفصل باستخدام أجهزة تحليل الاحتراق أو اندماج الغاز الخامل، لأن شوائب الغاز تتصرف بشكل مختلف عن الشوائب المعدنية وتتطلب طريقة اختبار مختلفة.
إمكانية تتبع الكمية وتاريخ العملية
يجب أن تشير كل سبيكة أو قضيب أو أنبوب أو هدف إلى أرقام الذوبان والصب الخاصة به. تعتبر إمكانية التتبع مهمة عند فشل العملية النهائية: تقرير المصنع هو أول دليل ستقدمه لفهم ما إذا كانت المادة أو الأداة أو العملية خاطئة. عادةً ما يحتفظ الموردون الذين يعملون بموجب ISO9001 وIATF16949 بهذه الوثائق كممارسة قياسية.
الحالة الميكانيكية والشكل
اطلب خصائص ملدنة أو مشغولة اعتمادًا على عمليتك التالية. تؤثر الصلابة وحجم الحبوب والضغط الداخلي على سلوك المعالجة وأداء المكونات النهائية. عامل الشكل عملي تمامًا: أ قضيب النحاس يناسب الإنتاج القائم على التصنيع، بينما تغطي الأشكال اللوحية والأنابيب والهدف معظم الطرق الأخرى.
الجملة تصنيع قضبان النحاس، شركة قضبان النحاس - Ningbo Chuangrun New Mater Ningbo Chuangrun هي شركة مصنعة لقضبان النحاس وشركة لقضبان النحاس، وقد تم تصميم قضبان النحاس الخاصة بنا للتطبيقات الدقيقة، وتلبي المعايير العالية... عرض المنتج → التعبئة والتغليف والتخزين
لا نقلل من التعبئة والتغليف سواء. يتأكسد النحاس عالي النقاء ببطء في درجة حرارة الغرفة في الهواء الرطب، مما يحول السطح إلى اللون البني ويشكل أفلامًا غير موصلة. يُظهر الموردون الذين يقومون بالشحن في عبوات محكمة الغلق ومطهرة بالنيتروجين أو أغلفة رقائق معدنية تحتوي على مادة مجففة أنهم يفهمون المادة. إذا وصل قضيب أو هدف بأكاسيد مرئية، فإن تاريخ التخزين مشكوك فيه بالفعل.
يؤدي الشراء من منتج يتحكم في التنقية والصهر والصب والمعالجة في منشأة واحدة إلى تقليل وقت التأهيل والحفاظ على اتساق الدفعة تحت سقف واحد. تدير Ningbo Chuangrun New Materials خمسة مواقع إنتاج وتغطي السلسلة بأكملها داخليًا، مما يمنح العملاء نقطة مسؤولية واحدة للنقاء من الذوبان إلى الشكل النهائي والتواصل الأسهل عند تغيير المواصفات.
الأسئلة المتداولة
هل النحاس 4N هو نفسه النحاس الخالي من الأكسجين؟
رقم 4N يشير إلى نقاء معدني بنسبة 99.99%. يعد الخلو من الأكسجين قيدًا منفصلاً على محتوى الأكسجين. التركيبة الشائعة هي النحاس OFHC، وهو نقي بنسبة 99.99% وخالي من الأكسجين بشكل أساسي.
ما هي طرق الاختبار التي تؤكد نقاء النحاس؟
التركيبة الأكثر موثوقية هي GDMS أو ICP-MS للشوائب المعدنية وتحليل اندماج الغاز الخامل للأكسجين والنيتروجين والهيدروجين. يسرد التقرير المفيد كل عنصر بأجزاء في المليون بدلاً من إظهار رقم النقاء الإجمالي فقط.
هل يحتاج كل تطبيق إلى نحاس 6N؟
لا، النقاء العالي يرفع التكلفة ويضيف صعوبة في المعالجة. تعمل معظم المكونات الإلكترونية مع درجات 4N أو 5N؛ 6N مخصص لأشباه الموصلات الأكثر حساسية وتطبيقات الترسيب المتقدمة حيث يمكن لشوائب جزء واحد في المليون أن تغير أداء الجهاز.
لماذا تصرفت دفعتين من نفس الدرجة الاسمية بشكل مختلف في عمليتنا؟
الأسباب المحتملة هي الاختلافات في محتوى الأكسجين، أو بنية الحبوب، أو الإجهاد الداخلي من العمل السابق والتليين. يمكن أن تتصرف مادتان من مادة 4N بشكل مختلف إذا تم صهر إحداهما بالفراغ والأخرى لم يتم صهرها، ولهذا السبب يستحق تاريخ العملية نفس القدر من الاهتمام الذي تستحقه شهادة النقاء.
لماذا يعتبر النحاس عالي النقاء أغلى من النحاس العادي؟
وتأتي فجوة الأسعار من المعدات والطاقة والتحقق. إن الصهر الفراغي، والصب المتحكم فيه، والاختبارات التحليلية عالية الدقة والإنتاجية الأكثر صرامة كلها عوامل تزيد من التكلفة. النقاء العالي يعني أيضًا تحملًا أقل للخردة أو انحراف العملية، لذلك يستوعب المنتج المزيد من إعادة العمل الداخلي قبل شحن المواد.
