ما هو التيتانيوم عالي النقاء ومزاياه الأساسية？

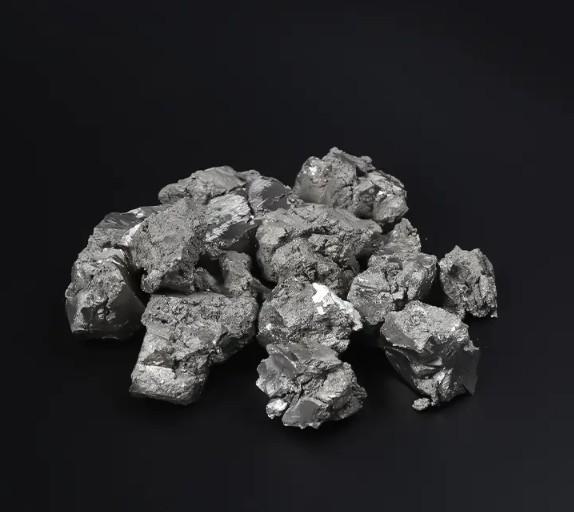

درجة نقاء عالية التيتانيوم يشير إلى مواد معدنية من التيتانيوم بنقاء 4N (99.99%) وما فوق ، مع تيتانيوم عالي النقاء بدرجة 5N (99.999%) يمثل معيار الإنتاج الصناعي الحالي. بالمقارنة مع التيتانيوم العادي النقي تجاريًا (نسبة النقاء حوالي 99.5%)، يحتوي التيتانيوم عالي النقاء على نسبة شوائب منخفضة للغاية، مما يجعله لا يمكن استبداله في المجالات المتطورة مثل أشباه الموصلات والفضاء والتطبيقات الطبية.

مؤشرات الأداء الرئيسية

تنعكس المزايا الأساسية للتيتانيوم عالي النقاء في ثلاثة أبعاد:

• نقاء فائق : يحتوي التيتانيوم عالي النقاء من الدرجة 5N على شوائب إجمالية أقل من 10 جزء في المليون، مما يلبي المتطلبات الصارمة لأهداف رش أشباه الموصلات
• مقاومة قوية للتآكل : يظل مستقرًا في الوسائط القوية المسببة للتآكل مثل حمض الهيدروكلوريك وحامض الكبريتيك، مع معدل تآكل سنوي أقل من 0.001 ملم
• خصائص ميكانيكية ممتازة : تصل قوة الشد 345-550 ميجا باسكال مع الحفاظ على كثافة منخفضة 4.51 جرام/سم3

لماذا يعد التيتانيوم عالي النقاء أمرًا بالغ الأهمية للتصنيع المتقدم

في المنافسة العالمية على التصنيع المتقدم، يحدد نقاء المواد بشكل مباشر سقف أداء المنتجات. في تصنيع شرائح أشباه الموصلات، على سبيل المثال، يمكن أن تؤدي زيادة نقاء هدف الرش من 4N إلى 5N إلى تحسين إنتاجية الرقاقة بنسبة 15%-20% لأن الشوائب المغناطيسية النزرة مثل الحديد والنيكل تتداخل مع مسارات هجرة الإلكترون.

محركات الطلب على الصناعة

تنبع القيمة الإستراتيجية للتيتانيوم عالي النقاء من الاتجاهات الصناعية التالية:

1. تتقدم عقد عملية أشباه الموصلات إلى 3 نانومتر أو أقل، مما يتطلب زيادة نقاء الهدف من 4N إلى 5N-6N
2. تتجاوز متطلبات نسبة دفع المحرك إلى الوزن 12:1، مما يستلزم استخدام سبائك تيتانيوم عالية النقاء لتقليل الوزن الهيكلي
3. ترقية معايير الزراعة الطبية، تتطلب محتوى الأكسجين من مادة التيتانيوم أدناه 500 جزء في المليون لضمان التوافق الحيوي

الإنتاج الصناعي للتيتانيوم عالي النقاء بدرجة 5N

يمثل الإنتاج الصناعي للتيتانيوم عالي النقاء من الدرجة 5N تحديًا تقنيًا عالميًا. في الوقت الحالي، لم يتقن سوى عدد قليل من الشركات في جميع أنحاء العالم التكنولوجيا الأساسية، حيث تدمج عمليات الإنتاج العديد من تقنيات التنقية المتقدمة.

مسار عملية الإنتاج الأساسية

تتبنى عملية الإنتاج السائدة طريقًا تكنولوجيًا مركبًا يجمع تكرير الملح المنصهر كهربائيا وذوبان شعاع الإلكترون الفراغي :

• تكرير الملح المنصهر كهربائيا : في نظام الملح المنصهر عند درجة حرارة 600-900 درجة مئوية، يتأين التحليل الكهربائي ويفصل الشوائب مثل الأكسجين والنيتروجين والحديد من التيتانيوم الإسفنجي، مما يزيد من النقاء من درجة 2N إلى درجة 4N
• ذوبان شعاع الإلكترون الفراغي (EBM) : في بيئة فراغ عالية تبلغ 10⁻³Pa، تقصف حزم الإلكترونات عالية الطاقة سبائك التيتانيوم، مما يتسبب في تطاير الشوائب ذات نقطة الغليان المنخفضة (مثل المغنيسيوم والكلور)، مما يؤدي إلى مزيد من التنقية إلى درجة 5N
• تكرير المنطقة : بالنسبة لمتطلبات محددة فائقة النقاء (6N-7N)، فإن ممرات التكرير المتعددة المناطق تحقق الإزالة النهائية للشوائب النزرة

النقاط الحرجة لمراقبة الجودة

بدءًا من شراء المواد الخام وحتى تسليم المنتج، يتضمن نظام مراقبة الجودة للعملية الكاملة العناصر الأساسية التالية:

1. الفحص المسبق للطيف الشوائب للتيتانيوم الإسفنجي الخام، مما يضمن محتوى الأكسجين الأولي أدناه 0.05%
2. مراقبة في الوقت الحقيقي لكفاءة التيار أثناء التحليل الكهربائي، والحفاظ على تقلبات درجة حرارة الخلية كهربائيا في حدود ± 5 درجة مئوية
3. الكشف عن محتوى الشوائب عبر الإنترنت باستخدام التحليل الطيفي للأشعة السينية (XRF) أثناء ذوبان شعاع الإلكترون
4. تحليل العناصر الكاملة للمنتجات النهائية باستخدام قياس الطيف الكتلي لتفريغ الوهج (GDMS) مع حدود الكشف على مستوى جزء في المليون

الصناعات تقود الطلب على درجة نقاء عالية التيتانيوم

درجة نقاء عالية titanium applications have expanded from traditional aerospace to strategic emerging industries such as semiconductors, medical devices, and new energy, forming a diversified market landscape.

أشباه الموصلات والمعلومات الإلكترونية

في تصنيع الرقائق، يتم استخدام أهداف رش التيتانيوم عالية النقاء لترسيب أغشية رقيقة من التيتانيوم كطبقات حاجزة وطبقات التصاق. مع ترقية أحجام الرقاقات من 8 بوصة إلى 12 بوصة، يزداد استهلاك الهدف الفردي بأكثر من 40% . تضمن أهداف التيتانيوم من الدرجة 5N مقاومة الأغشية الرقيقة أدناه 50 ميكروأوم · سم ، يلبي متطلبات الدقة للعمليات التي تقل عن 7 نانومتر.

الفضاء والدفاع

درجة نقاء عالية titanium alloys are used to manufacture aero-engine compressor blades and fuselage load-bearing structures. For a typical commercial aircraft, titanium alloy accounts for 9%-15% من الوزن الهيكلي، مع زيادة نسبة مكونات التيتانيوم عالية النقاء سنة بعد سنة. تصل قوتها المحددة (القوة / الكثافة). 240 ميجاباسكال·سم³/جم ، متفوقة بشكل كبير على سبائك الألومنيوم والصلب.

الأجهزة الطبية والغرسات الطبية الحيوية

ينبع التوافق الحيوي للتيتانيوم عالي النقاء من طبقة سطح أكسيد TiO2 الكثيفة. تظهر البيانات السريرية أن الأطراف الاصطناعية للورك المصنوعة من مادة التيتانيوم بدرجة 5N تتمتع بمعدل بقاء لمدة 15 عامًا يتجاوز 95% ، أعلى بكثير من معدل 85% لمواد التيتانيوم العادية. يمكن تقصير وقت التكامل العظمي لزراعة الأسنان من 6 أشهر إلى 3-4 أشهر .

المعدات الكيميائية والطاقة الجديدة

في صناعة الكلور والقلويات وتحلية مياه البحر، تتمتع معدات التيتانيوم عالية النقاء بعمر خدمة يتجاوز 20 سنة ، 3-5 مرات أطول من معدات الفولاذ المقاوم للصدأ العادية. في قطاع الطاقة الهيدروجينية، يعمل التيتانيوم عالي النقاء كمواد قطب كهربائي، وهو قادر على تحمل تأثير التيار العالي المستمر لأكثر من 2000 ساعة دون تآكل كبير.

اختيار مواصفات منتج التيتانيوم عالي النقاء المناسب

تحتوي سيناريوهات التطبيق المختلفة على متطلبات مختلفة بشكل كبير لنقاء التيتانيوم عالي النقاء وشكله وأدائه. يجب مراعاة المعلمات التقنية التالية بشكل شامل أثناء الاختيار:

أساسيات خدمة التخصيص

تتطلب التطبيقات المتطورة عادةً مواصفات غير قياسية. يجب تحديد المعلمات التالية بوضوح للطلبات المخصصة:

• درجة النقاء المستهدفة ومتطلبات التحكم في العناصر المحددة
• تفاوتات الأبعاد الهندسية (تتطلب عادةً ضمن ±0.05 مم)
• خشونة السطح (تتطلب أهداف أشباه الموصلات Ra<0.4μm)
• حجم الحبوب والتحكم في الاتجاه (تتطلب مكونات الفضاء الجوي ASTM Grade 6-8)

العوائق التقنية واتجاهات التنمية المستقبلية

تُظهر صناعة التيتانيوم عالي النقاء على مستوى العالم بنية شديدة التركيز، مع وجود عدد قليل فقط من الشركات القادرة على إنتاج درجة 5N الصناعية. وينبع هذا الوضع من الحواجز التقنية العالية للغاية ومتطلبات الاستثمار الرأسمالي.

الحواجز التقنية الأساسية

يتطلب تحقيق نقاء درجة 5N تحقيق اختراقات في التحديات التقنية التالية:

1. تصميم تركيبة نظام الملح المنصهر: موازنة الموصلية، والتطاير، والتآكل، مع تجاوز دورات البحث والتطوير عادةً 5 سنوات
2. حدود نظام الفراغ: يتطلب ذوبان شعاع الإلكترون الحفاظ على مستويات فراغ تبلغ 10⁻³Pa، مع تجاوز استثمار المعدات 50 مليون يوان
3. القدرة على تحليل التتبع: تتطلب نظام GDMS وICP-MS ومعدات أخرى، مع تجاوز تكاليف الكشف عن الوحدة الواحدة 3 مليون يوان
4. استقرار العملية: يجب التحكم في تقلبات النقاء من دفعة إلى دفعة في حدود ±0.0005%

اتجاهات التنمية المستقبلية

درجة نقاء عالية التيتانيوم تتطور التكنولوجيا نحو درجة نقاء أعلى وتكاليف أقل وتطبيقات أوسع:

• اختراق الصف 6N-7N : من خلال التحليل الكهربائي للحالة الصلبة وتقنية تكرير البلازما، تم إعداد عينات من الدرجة 7N في المختبرات، ومن المتوقع إنتاج دفعات صغيرة قبل عام 2030
• العمليات الخضراء : تطوير أنظمة الملح المنصهر ذات درجات الحرارة المنخفضة لتقليل استهلاك الطاقة بنسبة تزيد عن ذلك 30% وتقليل انبعاثات المنتجات الثانوية مثل غاز الكلور
• مسحوق مخصص للتصنيع الإضافي : تطوير مسحوق تيتانيوم كروي عالي النقاء مع محتوى الأكسجين أدناه 800 جزء في المليون لعمليات SLM وEBM
• إعادة التدوير وإعادة الاستخدام : إنشاء أنظمة إعادة تدوير خردة التيتانيوم عالية النقاء لتنقية الخردة المستهدفة وإعادة استخدامها، مما يقلل من تكاليف المواد الخام 40%
